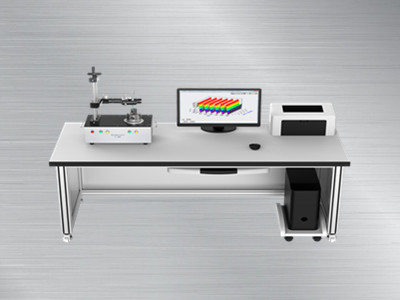

    旋轉平臺表磁分布測試系統，高斯計測量范圍：0~2000mT，分辨力:0.1mT,精度±5%，由由測試平臺（內置數字特斯拉計、探頭定位裝置、旋轉卡盤、運動控制器）、計算機及全自動測量軟件組成。

    可對柱型永磁鐵、多級磁環、小型電機轉子、磁瓦等樣品的表面磁場進行二維(TD8410)或三維掃描(TD8411)。

    適用于磁材生產商、電機制造商、零件加工企業等對原料或產品的表磁分布性能進行快速批量的檢測。

    主要應用：

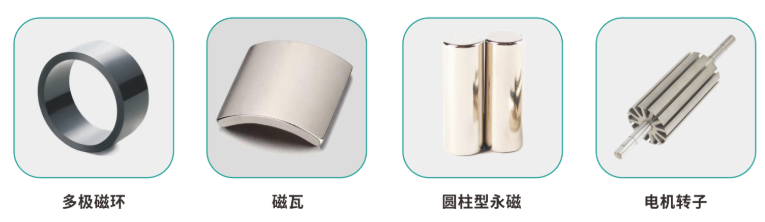

    ●環型樣品測試:測試圓柱型永磁、多極磁環、磁瓦、小型電機轉子、磁輥等樣品。

    ●平面樣品測試:可選配平面樣品夾具和軸向霍爾探頭，用于測量不同尺寸的平面樣品、立方體樣品的表磁分布特性。

    3.平臺功能特點

    ●數字特斯拉計:測量范圍:0~2000 mT，最小分辯力：10μT，測量不確定度±0.5%。

    ●標配徑向探頭，也可根據測試需要選擇軸向探頭(適合測平面樣品)。

    ●霍爾探頭的傳感芯片由耐磨材料封裝，材質有彈性不易折斷。

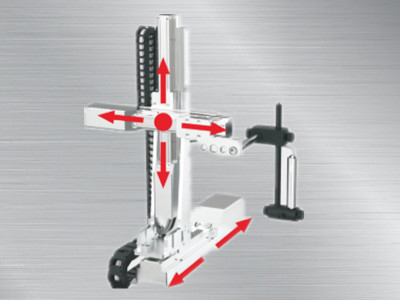

    ●三軸定位裝置:三軸由精密步進電機驅動,可帶動霍爾探頭在XYZ三個方向上移動。

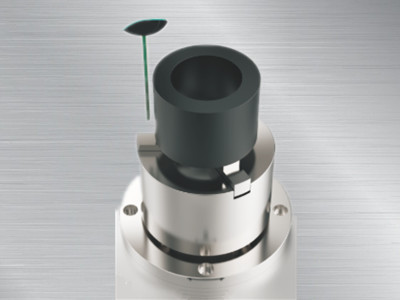

    ●旋轉測試平臺:測試平臺上裝有旋轉卡盤，采用精密步進電機驅動，細分度可達60000/360°，以帶動被測樣品在W軸

    方向旋轉。

    ●卡盤及軸承選用進口品牌，同心度達0.05 mm,運行更加平穩。

    ●四軸運動控制:XYZW軸的運動控制具有軟件自動控制和按鍵手動控制二種模式。

    ●平面樣品央具(選件):用于測試不同尺寸的平面樣品、立方體樣品等。

    4.軟件功能特點

    ●自動測試軟件，設置參數，軟件即可自動完成所有測量過程。

    ●可測量樣品的極數、極性、磁極的峰值、角度、面積、寬度、半高寬、磁角度等。

    ●多種磁場單位可選:mT、G、A/m、Oe等。

    ●每個測試參數的結果中包含最大值、最小值、平均值、標準差。

    ●可自動繪制X-Y直角坐標磁場分布圖、極坐標磁場分布圖、三維磁場分布圖等。

    ●用戶可自行配置測試方案，包含啟動點、停止點、運動速度、最小步進值等參數，適用于同規格樣品的快速批量測試。

    ●實時顯示被測磁場值、及磁場曲線，可實時監控采樣波形，并可隨時中止測試過程。

    ●自動偵測磁極扇區零點，并優化了對電機的控制，使啟動和停止點完美重合。

    ●被測曲線可與標準正弦波進行對比。

    ●可任意設置值報警上限、下限，超限報警后可自動停止測試。

    結構特點：

    產品規格：

    備注:

    ●若樣品超出以上內徑、外徑夾持范圍,可定制卡盤或定制工裝。

    ●若需測量ABS密封圈的單極誤差和累積誤差，可定制。

    ●TD8410配備旋轉電機(二維掃描), TD8411配備旋轉電機與縱向電機(三維掃描)。

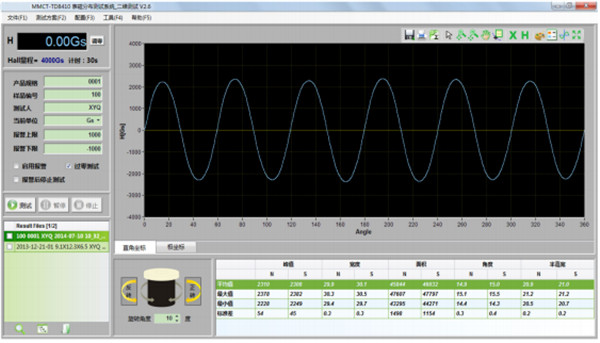

    6.測試軟件界面
