直角高速主軸RA-100
- RA-100 是一款集成減速裝置的高扭矩直角主軸，專為PCB分板銑槽及小空間內強力精加工而研發。它通過1:2.67的減速比，將輸入轉速轉換為高扭矩、大出力，完美解決了在狹窄空間內進行高效銑削、鉆孔、打磨的難題，是提升分板機、專用機及小型CNC設備加工能力的核心動力單元。
- 咨詢熱線：0755-29695109
-
產品詳情
聯系我們

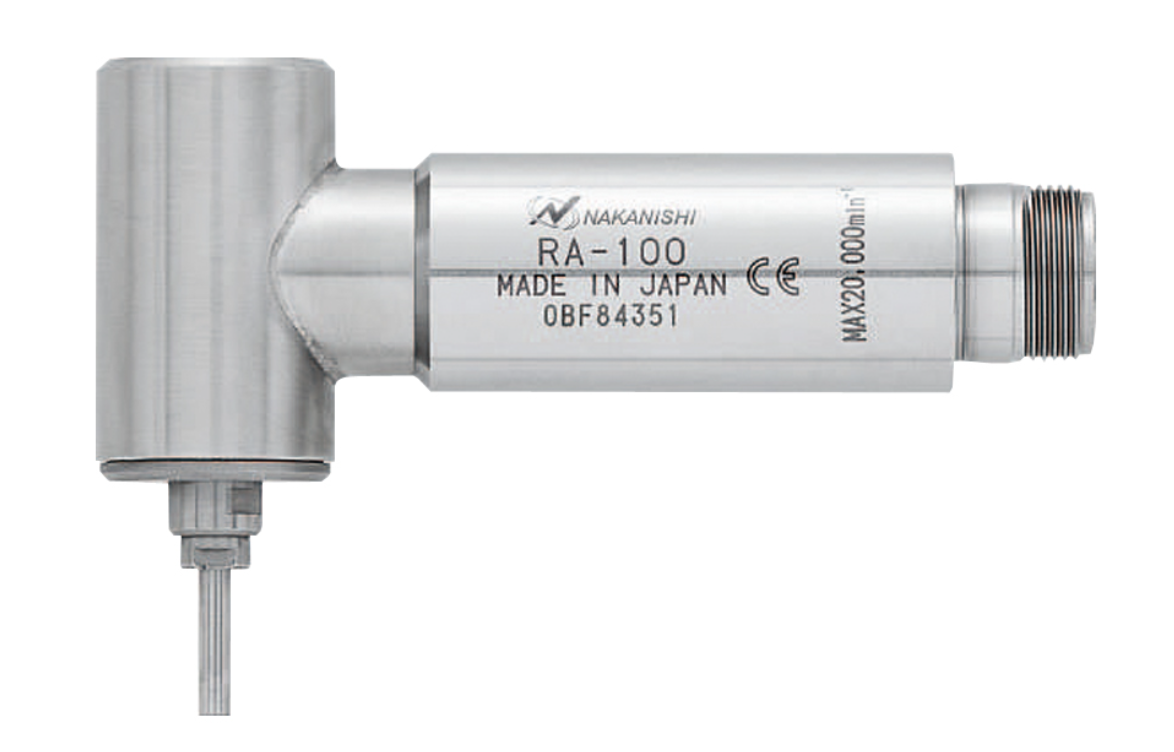

nakanishi中西直角電主軸RA-100
RA-100 是一款集成減速裝置的高扭矩直角主軸，專為PCB分板銑槽及小空間內強力精加工而研發。它通過1:2.67的減速比，將輸入轉速轉換為高扭矩、大出力，完美解決了在狹窄空間內進行高效銑削、鉆孔、打磨的難題，是提升分板機、專用機及小型CNC設備加工能力的核心動力單元。
核心工作原理與優勢
減速增扭，小身材大力量
輸入轉速：20,000轉/分鐘
減速比：1 : 2.67
輸出轉速：7,490轉/分鐘
核心效果：轉速降低，扭矩大幅提升。這使得主軸在保持緊湊尺寸（直徑僅φ22.8mm）的同時，能輸出更強的切削力，輕松應對PCB板、復合材料及金屬的銑槽與精加工。
直角設計，釋放空間靈活性
獨特的90°直角結構，能輕松安裝于設備側面或有限空間內，為刀具和加工區域提供最佳操作視角與空間，尤其適合多主軸布局或結構復雜的自動化設備集成。
直角電主軸RA-100產品參數
型號：RA-100
外徑：φ22.8 mm
輸出端最高轉速：7490rpm
減速比: 1:2.67
輸入端轉速：20000rpm
筒夾型號：CH8系列
夾持刀具柄徑：φ0.8~φ3.175mm
重量: 271g
金屬鋸片專用筒夾（KCH-02）：內徑φ6×外徑φ30mm用

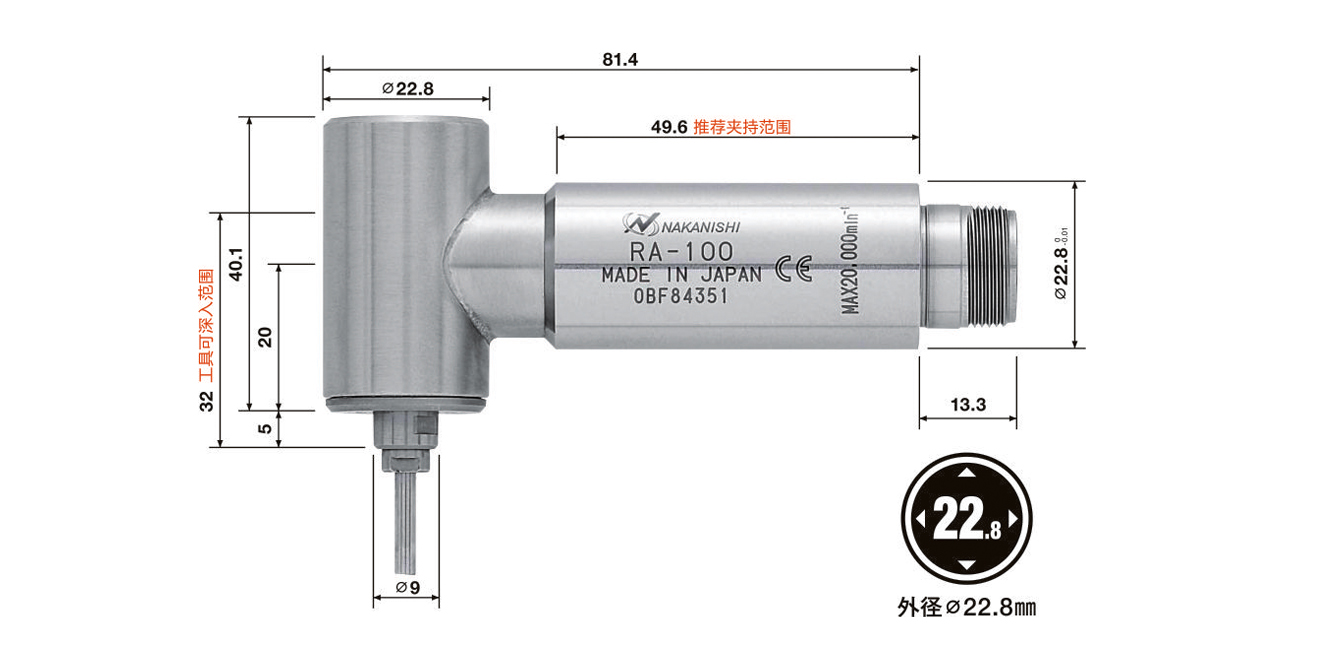

直角電主軸RA-100產品尺寸
應用場景與適用設備
RA-100憑借其高扭矩、直角、緊湊的特性，在多個精密加工領域展現出強大適應性。
| 應用場景 | 具體加工內容 | 典型使用設備 |
電子制造核心應用 | PCB板V-Cut銑槽、分板，使用金剛石鋸片，速度快、槽壁光滑無毛刺。 | PCB分板機、PCB鑼板機、自動化分板生產線。 |
| 金屬/非金屬精加工 | 鋁件、塑料件、復合材料上的開槽、倒角、清根、去毛刺。 | 小型數控雕刻機、專用銑槽機、多工位自動化加工設備。 |
| 孔內及復雜結構加工 | 對小孔徑內壁進行鉆孔、打磨、拋光，直角設計避免干涉。 | 精密鉆孔專機、模具維修設備、孔內精加工自動化單元。 |
為什么選擇RA-100直角電主軸？
專為銑槽優化：高扭矩輸出專門針對銑槽、分板等阻力大的加工，效率遠超普通高速主軸。
一軸多用，性價比高：不僅限于PCB加工，還能勝任多種材料的精加工任務，擴展設備應用范圍。
節省空間，集成度高：直角設計與小直徑，允許在緊湊型設備中靈活布置，實現多功能加工站。
穩定耐用：內置精密減速機構，運行平穩，確保長時間連續加工的可靠性。
1960544536 訂購：直角高速主軸RA-100
