普通機床安裝水平調整方法

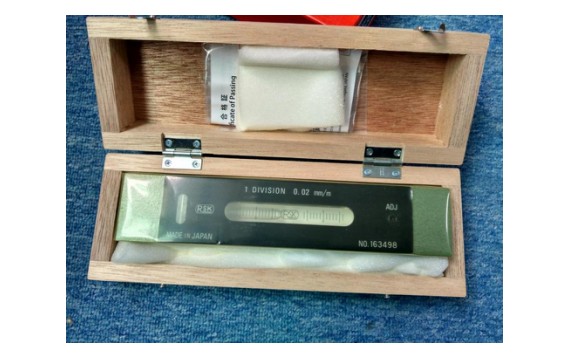

首先根據機床的規格，按照說明書，打好地基，把楔鐵放置在要求的位置。把機床吊離地面，先將地腳螺釘上在機床的地腳孔上，然后與地基孔一一對應，把機床擱置在調節楔鐵上，通過楔鐵粗調床身水平。3.粗調水平：用三點調整法，使用RSK水平儀，分別在機床導軌的兩端和中間位置，初步測量和調整導軌橫向和縱向的水平狀態。要求全長水平在5格之內，即0.1mm。先調整橫向水平，再調整縱向水平。

水平粗調：

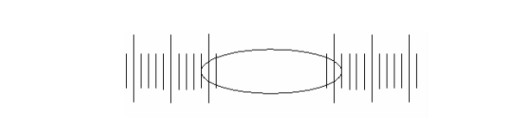

①將RSK水平儀平穩的放在導軌平面上距離主軸最近的位置，RSK水平儀的方向與導軌長度方向成90°。調整RSK水平儀中的水泡位置，盡量使其在中間的位置如圖，待其平穩后，記錄下水泡一端的位置，此位置為水平儀的零點。

②將RSK水平儀放在導軌的中間位置，待水泡靜止后，記錄水泡位置。水泡向哪邊移動，說明哪邊導軌平面高：遠離哪邊就說明哪邊低。則在高的那邊向外調節楔鐵，同時在低的那邊向內調節楔鐵。使水泡回到（或接近）零點的位置。

③將RSK水平儀放在導軌尾部位置，同步驟2的操作，使水泡在（或接近）零點位置。

④往復步驟1~3，通過調節楔鐵，控制水泡在三個位置的移動范圍在5格之內。

⑤縱向水平的調整和橫向水平的調整原理是一樣的，但RSK水平儀的方向要和導軌長度方向一致，然后確定哪端高或哪端低時，要同時擰緊橫向方向上的螺母或調節楔鐵。直到水泡在導軌兩端和中間三個位置的的移動范圍在5格之內為止。此時粗調水平結束。

粗調水平以后，將螺帽調整到有上下調整量的狀態，然后用混凝土將地腳螺釘固定在地基孔內，待充分干涸后精調機床水平。

精調水平：精調采用分段調整法，將導軌分成相等的若干段，逐段檢查并讀數，然后確定RSK水平儀氣泡的運動方向和水平儀實際刻度及格數。進行記錄，填寫“+”“-”符號（ 水平儀的移動方向與氣泡的運動方向相同，呈凸，用符號“+”表示。 水平儀的移動方向與氣泡的運動方向相反，呈凹，用符號“-”表示。），用畫坐標圖的方法來確定機床導軌水平度誤差值先調整橫向水平，再調整縱向水平。

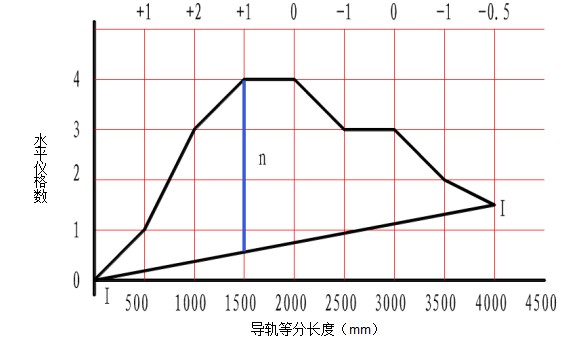

  例如：一臺床身導軌為4000mm的臥式車床，將導軌橫向分為八等分，用RSK 水平儀200mm 0.02mm/m逐次測量，記錄下測量數值：+1、+2、+1、0、-1、0、-1、-0.5。坐標記錄如下圖，縱向：表示RSK水平儀水泡移動一格的數值，橫向：表示機床每等分的長度500mm。將曲線首尾(兩端點) 連線 I-I。 并經曲線的最高點作垂直于水平軸方向的垂線與連線相交的那段距離 n， 即為導軌的直線度誤差的格數。從誤差曲線圖可以看到，導軌在全長范圍內呈現出中間凸的狀態，且凸起值最大在導軌1500mm-2000mm長度處。

將水平儀測量的偏差格數換算成標準的直線度誤差值δ

δ=nil

n—導軌的最大誤差格數;

i—水平儀的精度( 0.02mm/2000mm);

l—每平測量長度。

按誤差曲線圖各數值計算得δ=3.5×0.02mm/2000mm×500mm=0.0175mm

根據 GB/T4020-1997,要求 CW6163B/4000 車床的一項水平允差上凸不得超過 0.050mm 所以此時一項水平合格。
