TECLOCK杠桿表應用案例

TECLOCK杠桿百分表體積小簡單，精度高，適應于一般百分表難以測量的場所，可雙向測量，側頭可旋轉200°，通過控制桿控制測量方向。TECLOCK杠桿百分表在機械加工中主要起裝夾工件后找正待加工件孔或軸的中心軸線、檢測待加工平面的平面度等作用。TECLOCK代理商-春亨工具在此分享一些常用案例 希望能有拋磚引玉的效果?

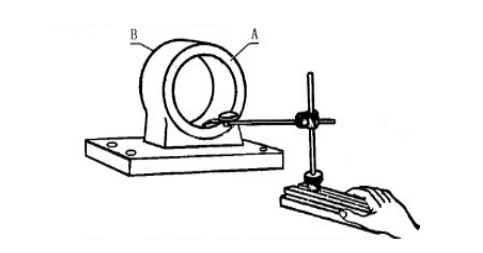

1.平行度誤差;TECLOCK杠桿百分表體積小，適合于零件上孔的軸心線與底平 面的平行度的檢查，如圖所示。將工件底平面放在平臺上， 使TECLOCK杠桿百分表測頭與A端孔表面接觸，左右慢慢移動表座，找出工件 孔徑最底點，調整指針至零位，將表座慢慢向B端推進。A、 B兩端指針最低點和最高點在全程上讀數的最大差值，就是 全部長度上的平行度誤差。

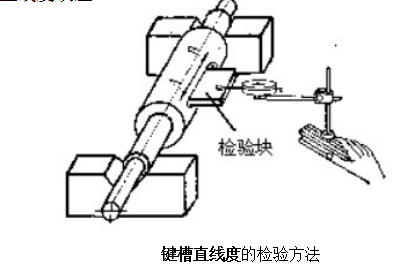

2.用TECLOCK杠桿百分表檢驗鍵槽的直線度：如圖所示。在鍵槽 上插入檢驗塊，將工件放在V形鐵上，百分表的測頭觸及檢驗塊表面進行調整，使檢驗塊表面與軸心線平行。調整好平行度后，將TECLOCK杠桿百分表測頭接觸A端平面，調整指針至零位，將表座慢 慢向B端移動，在全程上檢驗。百分表在全程上讀數的最大差值，就是水平面內的直線度誤差

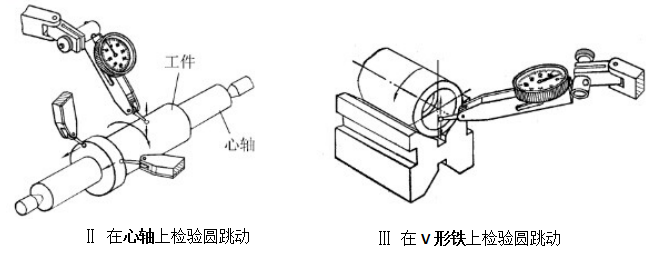

3  內外圓同軸度的檢驗，在排除內外圓本身的形狀誤差時，可用圓跳動量的  來計算。以內孔為基準時，可把工件裝在兩頂尖的心軸上，用TECLOCK杠桿百分表檢驗（圖Ⅱ）。TECLOCK杠桿百分表在工件轉一周的讀數，就是工件的圓跳動。以外 圓為基準時，把工件放在V形鐵上，如圖Ⅲ所示，用TECLOCK杠桿百分表檢驗。這種方法可測量不能安裝在心軸上的工件。

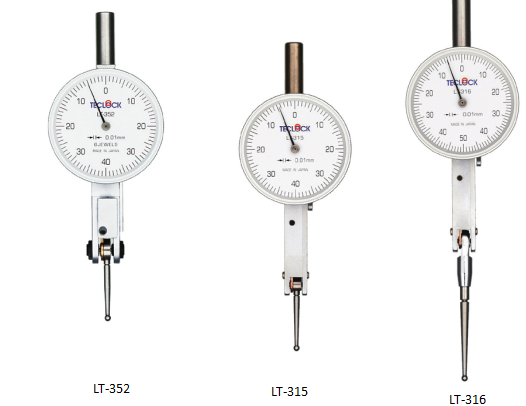

TECLOCK杠桿百分表常用規格有LT-310、LT-315、LT-316、LT-352、LT-355、LT-358等，更過杠桿表測量方案歡迎聯系春亨工具：0755-29695109
